前回の記事では、モグラのアニメーションが完成しましたね。今回は、そのアニメーションを使って、モグラが穴からひょこっと出てくる挙動を作っていきます。
いわゆる、Unityに備わっている「マスク機能」を使い、見せたい部分と隠したい部分を調整することで、もぐら叩きゲームっぽく仕上げることができます。
今回の記事では、『RectMask2D』を使って、マスク機能を紹介していきますので、ぜひ参考にしてみてください。
Table of Contents
筆者はテックアカデミー でUnityを勉強しました！
この記事をご覧になっている方の中には、プログラミング初心者でUnityがまだまだわからないという方が多いのではないでしょうか？
筆者は、元々ITとは無縁の仕事をしており、Unityどころかプログラミング自体が初めてでした。
独学で頑張っていましたが、些細なことでつまづいてしまい…。それが、積み重なり疲れ切ってしまいました。
そして、悩んだ末にプログラミングスクール「テックアカデミー 」を受講することにしました。
テックアカデミー で、Unityの基礎を習得できたので、現在ゲームの作り方やUnityに関する情報を発信できています。
もし、「テックアカデミー って実際どうなんだろう？」と気になっている方がいれば、ぜひこちらの記事もご覧になってください。
筆者がプログラミングスクール「テックアカデミー 」を受講するに至った経緯や受講した感想を詳しく紹介しています。
『RectMask2D』を使うと、こんなもぐら叩きゲームになります
今回の記事では、上の動画のように、モグラが下がっても草の下から登場しないように設定してみます。
ちなみに、失敗すると以下の動画のように、モグラが下がったら、草の下からモグラが出てきてしまい、見た目が悪くなってしまいます。
モグラが下がっても、モグラが隠れるようにするには、Unityに元から備わっている『マスク機能』を利用します。
マスク機能にも、いくつか種類がありますが、今回は一番簡単な『RectMask2D』を使って、もぐら叩きの作り方を解説していきますよ。
RectMask2Dのマニュアルをチェック！
まず、RectMask2Dの使い方を、Unityマニュアルから確認してみましょう。
こちらの数行のマニュアルからわかる重要ポイントは、「親要素の短径に対する子要素を制限」ということです。
意味としては、「大きな画像領域中の小さな領域を表示する」と同義です。
つまり、親オブジェクトと子オブジェクトの二つを用意して、「親オブジェクトの枠内でモグラを表示させていく」ということになります。
具体的な設定方法は、次の見出しから紹介していきます。

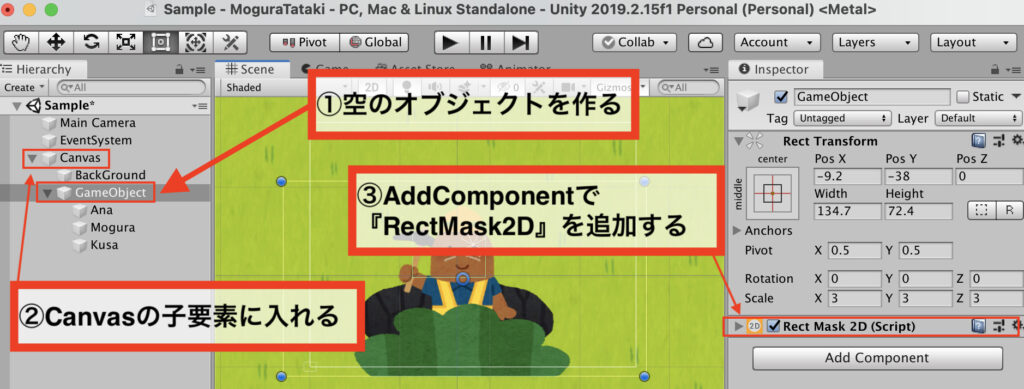

手順①空オブジェクトに『RectMask2D』を追加する
まずは、CreateEmptyから、空のゲームオブジェクトを生成します。Canvasの子要素にいれるために、Canvasの中にドラッグ＆ドロップしましょう。
そして、インスペクターにあるAddComponentをクリックして、「RectMask2D」を追加します。
なお、Canvasの作り方は、UI→Imageと選択すれば登場します。画像では、ImageをBackGroundと名前を変更してあり、Imageに芝生の画像をアタッチ済みです。

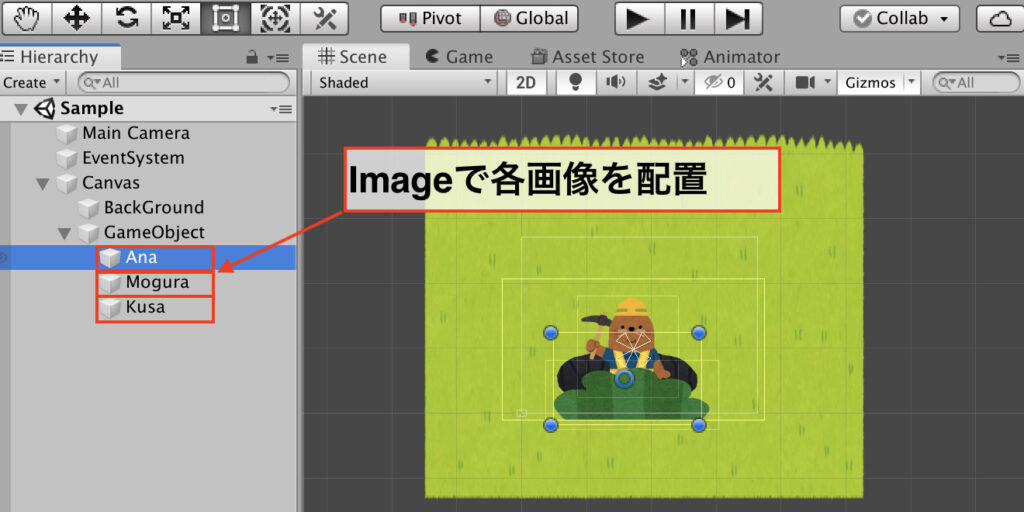

手順②Imageで各画像を配置する
今回は、草からモグラが登場する挙動を作ります。穴、モグラ、草の3つの画像を配置するために、Imageを生成しましょう。
名前は、それぞれ「Ana」「Mogura」「Kusa」にしました。これら3つのオブジェクトを、RectMask2Dを持つ「GameObject」の子要素に入れておきましょう。
なお、穴、モグラ、草の画像の順番は、この通りで配置する必要があります。
ヒエラルキーのゲームオブジェクトは、階層性の特徴を持っており、上にある穴、モグラ、草のオブジェクトから順番に奥に配置されます。
今回のモグラオブジェクトには、アニメーション機能がついています。モグラにアニメーションを付ける方法は、前回の記事を読んで参考にしてみてください。
手順④RectMask２Dをシーンビューから直接調整する

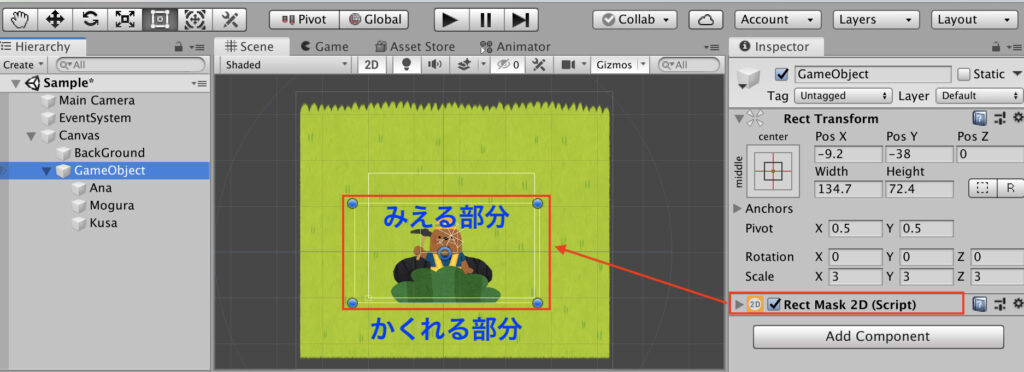

RectMask２Dは、シーンビューで見ると薄い四角の線（赤い線は実際にはありません）に囲まれた中身を表示させる機能です。
画像のように、四角の内側が見える部分、外側が隠れる部分です。この機能を使うことで、下記の動画のように上手にモグラを隠すことができるのです。
RectMask２Dはシーンビューから手動で大きさを変えることができます。今回は、草の底あたりまで見えるようにしています。
注意！子オブジェクトから一旦、モグラを外す必要がある
RectMask2Dをシーンビューから調整しようとしても、うまくいかないケースがあります。
それは、RectMask2Dの範囲を調整すると、モグラや穴など、画像の大きさも変化してしまうことです。
理由は、RectMask2Dの子要素にモグラや穴の画像があるからです。親の範囲を広くすれば、子どもの範囲も広くなってしまう仕組みだからです。

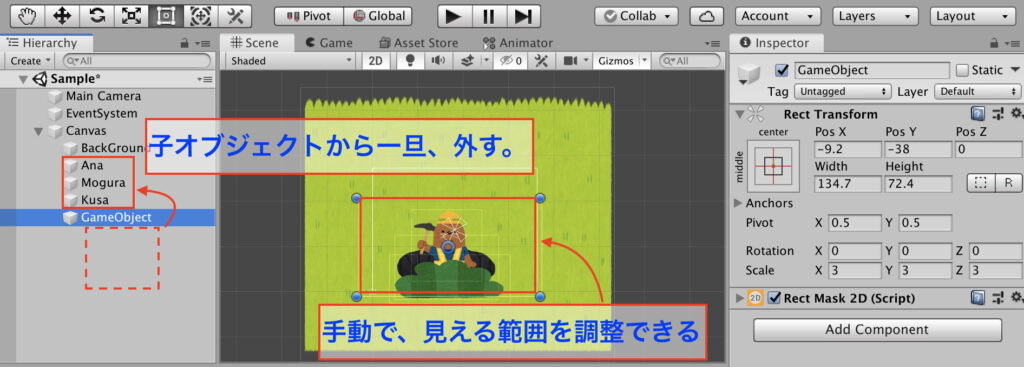

そこで、下の画像のように、一旦モグラ、穴、草を「GameObject」から外すことをおすすめします。
一旦、子オブジェクトから外すことで、GameObjectに追加されたRect Mask 2Dの範囲を調整することができます。
調整後に、再び、子オブジェクトに戻すことを忘れないでください。
まとめ：RectMask2Dを使って、うまくモグラを隠そう！
ここまで、Rect Mask 2Dを使って、モグラの見える部分と隠れる部分の調整を行ってきました。
いわゆるマスク機能と呼ばれるものですが、知っておくとかなり便利な機能な上、プログラムを書く必要もありません。
マスクの使い方に困っている方は、ぜひRect Mask 2Dを活用してみてください。
